编写《感应加热炉及电源设备工作原理》,是为从事相关工作的人员了解相关业务提供帮助。因此,以下条目涉及的内容偏重于原理而较少涉及具体的工程结构。然而了解相关业务的基本原理,无论对营销、设计、调试,都可提高有效性,减少盲目性。
感应加热炉及电源设备涉及的知识面较宽,很难逐项细述,有的内容可能一带而过,这对阅读增加了困难。再者,个人学识有限,会造成部分内容表达不清甚至错误,这又是一项缺憾。
为弥补上述不足,请在阅读时记录内容中的难点和矛盾,在此基础上安排专题讲解和纠错,以求逐步完善。
1、感应加热的基本原理
"感应加热"即采用电磁感应方式在负载自身产生感应电流使负载加热的方法。
1.1、电磁感应定律
电磁感应定律揭示了电磁感应现象的物理规律,即闭合导体内的感应电势与其包围磁通的变化率成正比,与闭合导体的匝数成正比。感应电势所产生电流的方向总是趋向于低消原磁通的变化。电磁感应定律由下式描述,同时是相关领域计算的依据。
e=W*-dΦ/dt,
(1)式中:e ------感应电势
W------键联磁通的导体匝数
Φ-----穿过感应体的磁通量

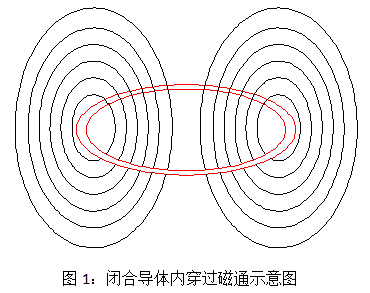

图1是说明变化磁通与感应电势关系的示意图,图示园环导体中穿过磁通时,不论磁通是如何产生的,或为另一个线圈电流产生,或为自身通电产生,或为一个固定磁体运动产生;当磁通不变时,闭合导体内不产生感应电势;当原磁通增大时,感应电势电流产生的磁通方向与原磁通方向相反;当原磁通减小时,感应电势电流产生的磁通方向与原磁通方向相同。
磁通Φ的基本单位是韦伯(Wb),常用单位是麦克斯韦(简写为“麦”);在匀强磁场条件下,是磁通密度B与面积的乘积。磁通密度B的基本单位是韦伯/米,常用单位是高斯。相同量的换算是1韦伯=108麦,1韦伯/米=104高斯。
按(1)式导出的常用变压器计算基本公式为:
W=U/(4.44*f*Bm*S*10-8)
(2)式中:W----变压器绕组空载电压(伏)
f----工作频率(HZ)
Bm----磁通密度(高斯)
S---- 磁芯(铁芯)面积(cm²)
