一、 可控硅的概述
可控硅是可控硅整流元件的简称（亦称晶闸管），是一种具有三个PN结的四层结构的半导体器件，属于半控的电流控制器件。
和其它半导体器件一样，它具有体积小、效率高、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。
二、 可控硅的分类
可控硅有多种分类方法：
（一）按关断、导通及控制方式分类：可控硅按其关断、导通及控制方式可分为普通可控硅、双向可控硅、逆导可控硅、门极关断可控硅（GTO）、BTG可控硅、温控可控硅和光控可控硅等多种。
（二）按引脚和极性分类：可控硅按其引脚和极性可分为二极可控硅、三极可控硅和四极可控硅。
（三）按封装形式分类：可控硅按其封装形式可分为金属封装可控硅、塑封可控硅和陶瓷封装可控硅三种类型。其中，金属封装可控硅又分为螺栓形、平板形、圆壳形等多种；塑封可控硅又分为带散热片型和不带散热片型两种。
（四）按电流容量分类：可控硅按电流容量可分为大功率可控硅、中功率可控硅和小功率可控硅三种。通常，大功率可控硅多采用金属壳封装，而中、小功率可控硅则多采用塑封或陶瓷封装。
(五）按关断速度分类：可控硅按其关断速度可分为普通可控硅和高频（快速）可控硅。

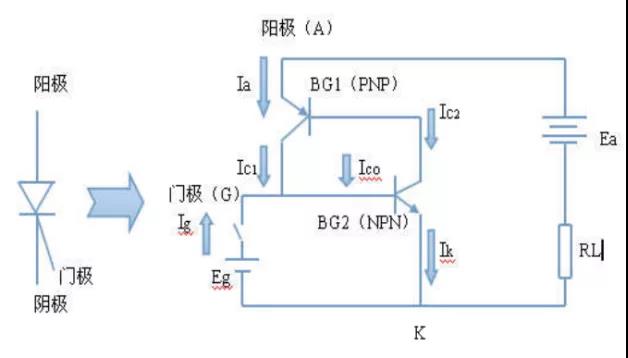

三、 可控硅的工作原理

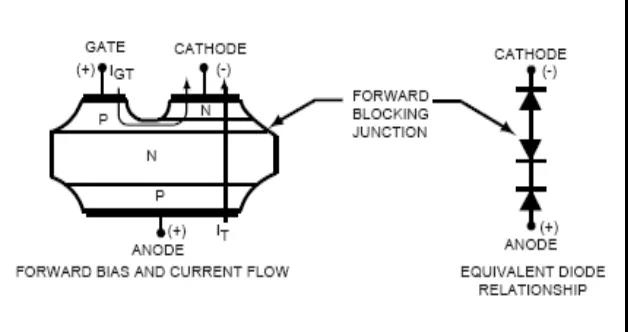

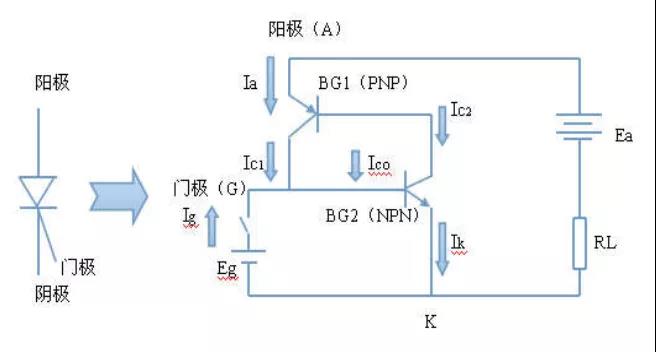

（1）导通
l栅极悬空时，BG1和BG2截止，没有电流流过负载电阻RL。
l栅极输入一个正脉冲电压(注入触发电流Ig)时，BG2导通，VCE(BG2)下降，VBE(BG1)升高。
l正反馈过程：
Ig↑→Ic2↑→Ia↑→Ic1↑→Ig↑ 使BG1和BG2进入饱和导通状态。
l电路很快从截止状态进入导通状态。
l由于正反馈的作用栅极Ig没有触发将保持导通状态不变

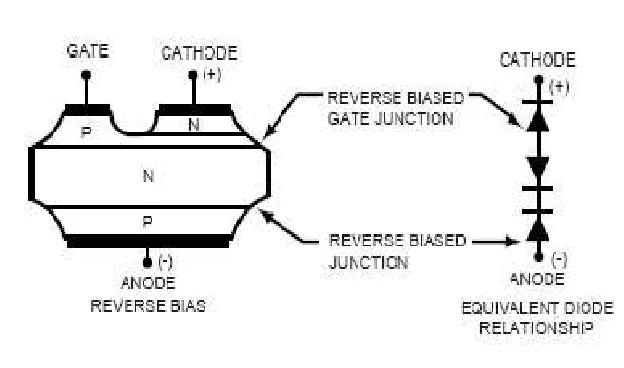

（2）截止
阳极—阴极加上反向电压
l BG1和BG2截止。
l 加大负载电阻RL使电流减少BG1和BG2的基电流也将减少。
l 当减少到某一个值时由于电路的正反馈作用，电路翻转为截止状态。
这个电流为维持电流IH
四、可控硅的应用领域
可控硅主要的作用之一就是稳压稳流。它在家用电器中的调光灯、调速风扇、空调机、电冰箱、洗衣机、照相机、组合音响、声光控电路、定时控制器、燃气点火器、玩具装置、电动工具、摩托车点火器、调压器及工业控制等都大量使用了可控硅器件。
五、 可控硅的封装形式
常用可控硅的封装形式有：TO-220A、TO-220B、TO-220C、TO-220F、TO-220AB、TO-3P、TO-92、TO-252、TO-126、TO-263、TO-202、SOT-89、SOT-23、SOT-223等
